Step paver units

Group PS



PST.1.0

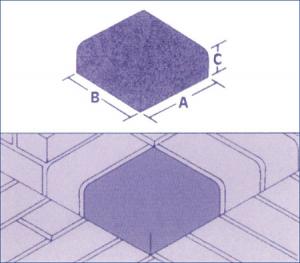

Step paver

_{∆           A                B             C          PST}

---

mm   215     103     65     1.0

mm   200     100     50     1.1

mm   200     100     65     1.2







PST.2.0

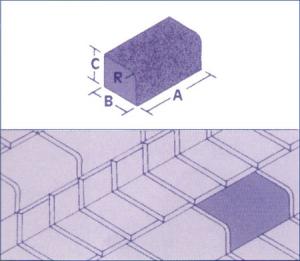

Step header

_{∆              A             B            C            R           PST}

---

mm   215     103     65     25      2.0

mm   200     100     50       7      2.1

mm   200     100     65       7      2.2







PST.3.0

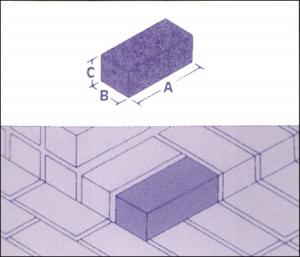

Step stretcher

_{∆           A           B           C         R         PST}

---

mm   215     103     65     25      3.0

mm   200     100     50       7      3.1

mm   200     100     65       7      3.2







PS.4.0

Step corner return

_{∆              A             B             C          R           PST}

---

mm   215     103     65     25      4.1

mm   200     200     50       7      4.2

mm   200     200     65       7      4.3
